XN2224-D8H-C612
产品概述

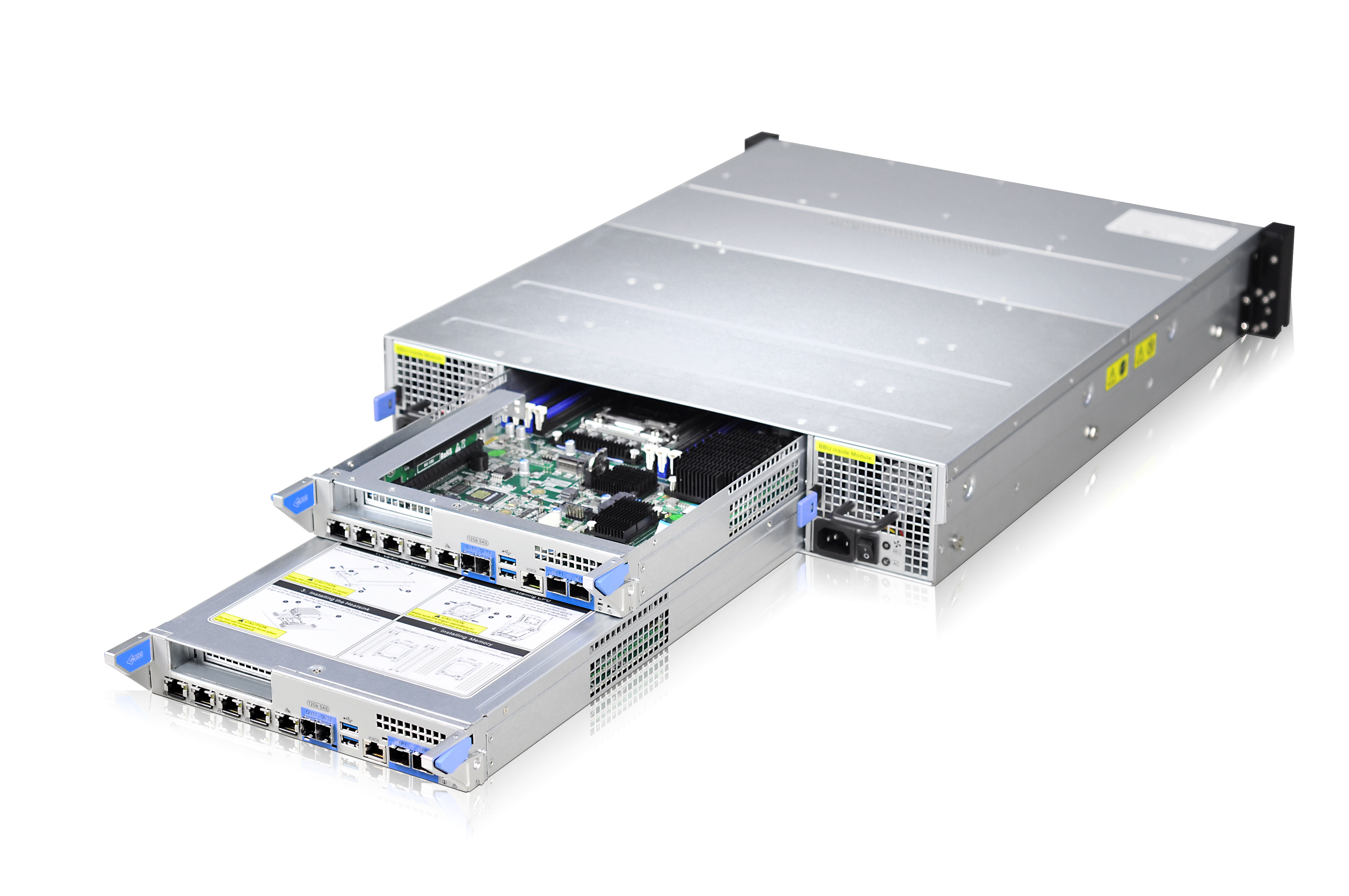

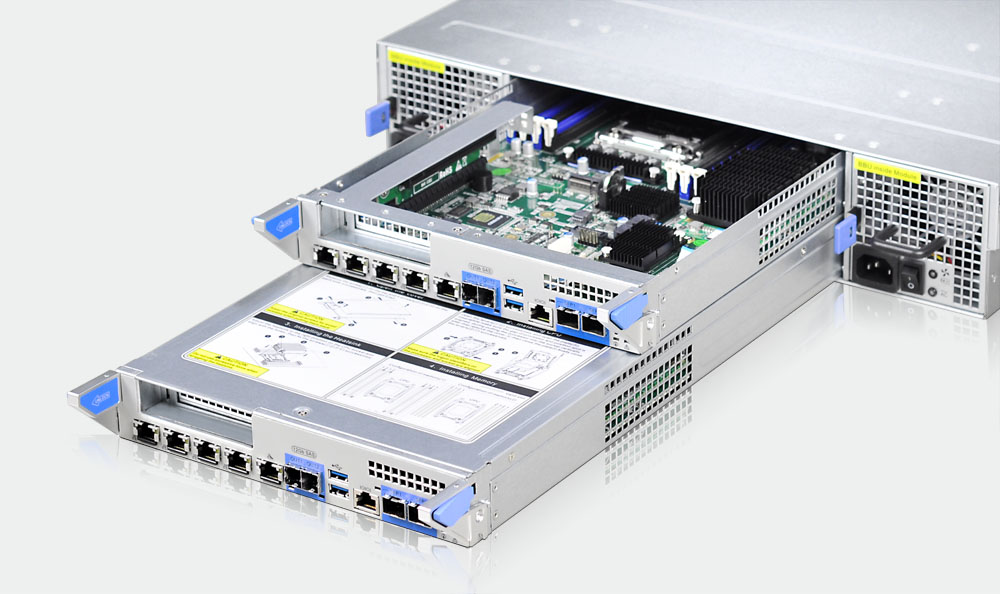

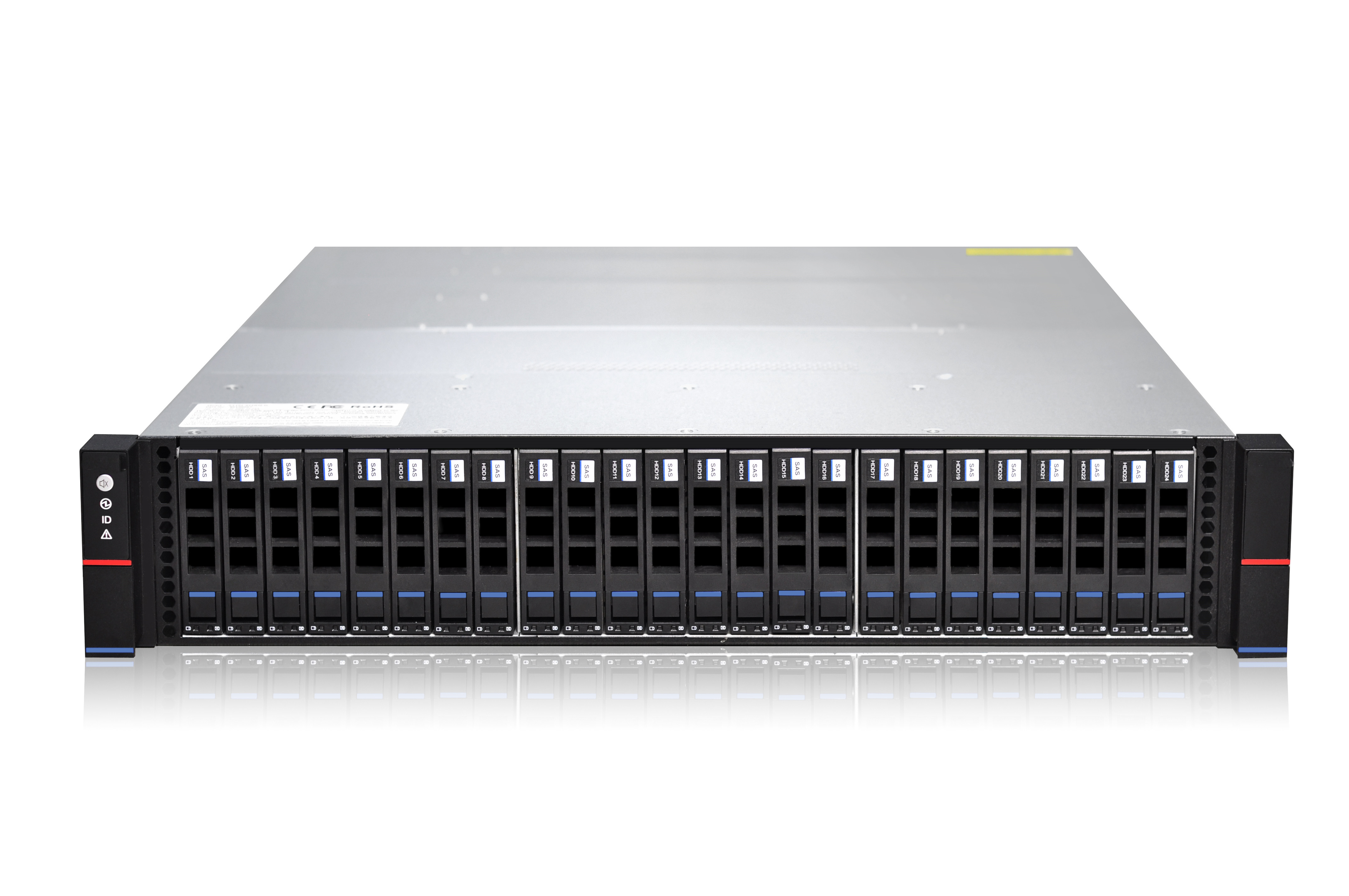

KingHPC XN2224-D8H-C612是一款2U24盘位双控存储产品,两个控制器模块之间通过X8 PCIe 3.0 NT互连,实现缓存镜像功能;整个系统采用无线缆、模块化设计。

强大处理能力

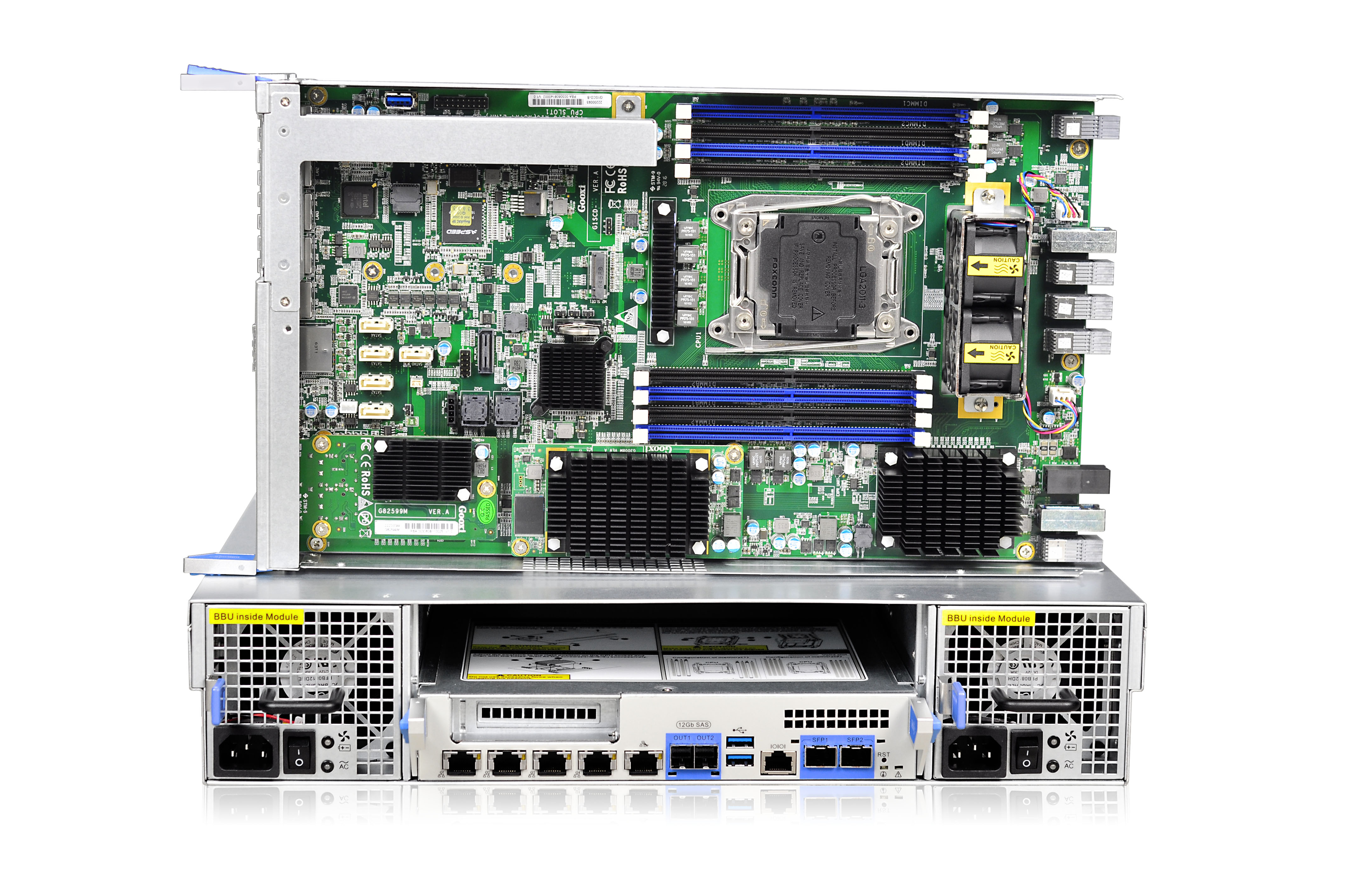

系统是基于Intel® X86架构设计,采用Intel® Grantley-EP平台,每个控制器搭配Intel® 最新一代LGA2011 E5-2600 V3 HASWELL CPU,兼容BROADWELL CPU 。最大支持8个DDR4 DIMM,可扩展至1024GB内存容量。端到端的12Gb解决方案,将系统I/O性能发挥到极致。

丰富的I/O接口

每控制器板载4个iSCSI(基于Intel®I350)主机接口,1个千兆以太网管理网口(与IPMI共用),1个Console接口(RJ45方式,兼容CISCO标准)。每个控制器可选扩展2个10Gb iSCSI,或4个16Gb FC/8Gb FC。

后端磁盘扩展接口,每个控制器标配支持2个4x12Gb SFF8644 Mini SAS HD。


灵活的SAS Controller扣板

主板采用支持Mezzanine Card设计方式,支持LSI 3008和PMC8068两款SAS 控制芯片扣板,客户可以根据自己的需求,选择不同的SAS Controller扣板。


完备数据保护
在突发停电的情况下,系统将自动启用的内置备用电池保存正在运行的速度,防止数据丢失和文件系统的破坏,可持续供电时间超过10分钟。


节能环保
电源模块采用白金级1+1冗余电源,基于PID闭环控制的智能风扇控制,功率封顶NM技术,以及高达94%转换效率的DC-DC开关电源等,极大降低系统功耗。


产品规格


    系统
    JBOD扩展
    不支持
     系统缓存 最大支持1TB/控制器
     系统节点 支持2个易插拔高性能控制器节点;可单控/双控模式
     主机通道 iSCSI  1Gb*5(单控模式)/ iSCSI  1Gb*10(双控模式)

     iSCSI  1Gb*5+SFP* 10Gb*2(单控模式)/ iSCSI  1Gb*10+ SFP* 10Gb*4 (双控模式)

     iSCSI  1Gb*5+FC 16Gb*2(单控模式)/ iSCSI  1Gb*10+FC 16Gb*4(双控模式)

     磁盘扩展接口 2个4*12Gb Mini SAS HD/控制器
     SAS HBA PM8068,或LSI SAS3008可选
     双控互连 X8 PCI-E 3.0 NT缓存镜像,1Gb 以太网(可选配万兆扣卡)
     管理端口 以太网;串口(RS232)
     RAID级别 0,1,5,6,10(需软件支持)
     系统尺寸 600mm * 448mm * 176mm (深*宽*高)
     系统重量 净重22.5公斤,毛重25公斤
    系统
     CPU支持类型 Intel® Xeon® processor E5-2600 V3/V4 series

     Socket R3 (LGA2011)  CPU

     芯片组 Intel® PCH WellsBurg C612芯片
     内存槽数 支持8根DDR4 Slot
     内存支持类型 最大支持512GB DDR4-2133/2400 ECC-RDIMM ,1TB ECC-LRDIMM,

     容量支持8GB, 16GB, 32GB,64GB,128GB

     MINI SAS HD 2个MINI SAS HD X4 (SFF8644)
     MEZZANINE SLOT 可扩展IO扣卡;

     LSI 3008  or PMC 8068 SAS扣卡;

     IPMI

    (共享主机千兆网口)

     Support for Intelligent Platform Management Interface v2.0

     IPMI 2.0 with virtual media over LAN and KVM over LAN support  ASPEED AST2400 BMC

     M.2 自适应PCIE Gen3 X4 M.2 SSD /SATA M.2 SSD

     支持 2242/2280/22110 三款形态的M.2存储介质

      系统电源
     电源数量 支持2个
     BBU 2个冗余备份BBU电池,掉电保护大于10分钟以上
     电源特点 采用800W 1+1冗余白金牌效率电源
     电源电压 输入电压100-240V  47Hz~63Hz;
     输出电压:+12V_SB, +12V
     系统风扇
     风扇数量 系统支持4个8038  PWM调速风扇;   最大转速9000RPM
      操作系统支持
     Server

     Windows Server 2008 R2(64bit)

     Windows SBS 2011 (64bit)

     Windows Server 2012/2012 R2 (64bit)

     Redhat Enterprise Linux Server (32bit/64bit)

     Suse Enterprise Linux Server (32bit/64bit)

     Ubuntu Server (32bit/64bit)

     Virtualization

     VMWare ESXi (Target)

     Microsoft Hyper-V (Target)

     Citrix Xen Server (Target)

     Linux Kernel Virtual Machine (Target)

    系统环境温度
     系统运行温度  运行温度: 10℃ ~ 35℃;非运行温度:-40℃ ~ 70℃
     系统储温湿度  运行湿度:35%~80% ; 非运行湿度:20% ~ 90%
