XT3102-D4H-C242
产品概述

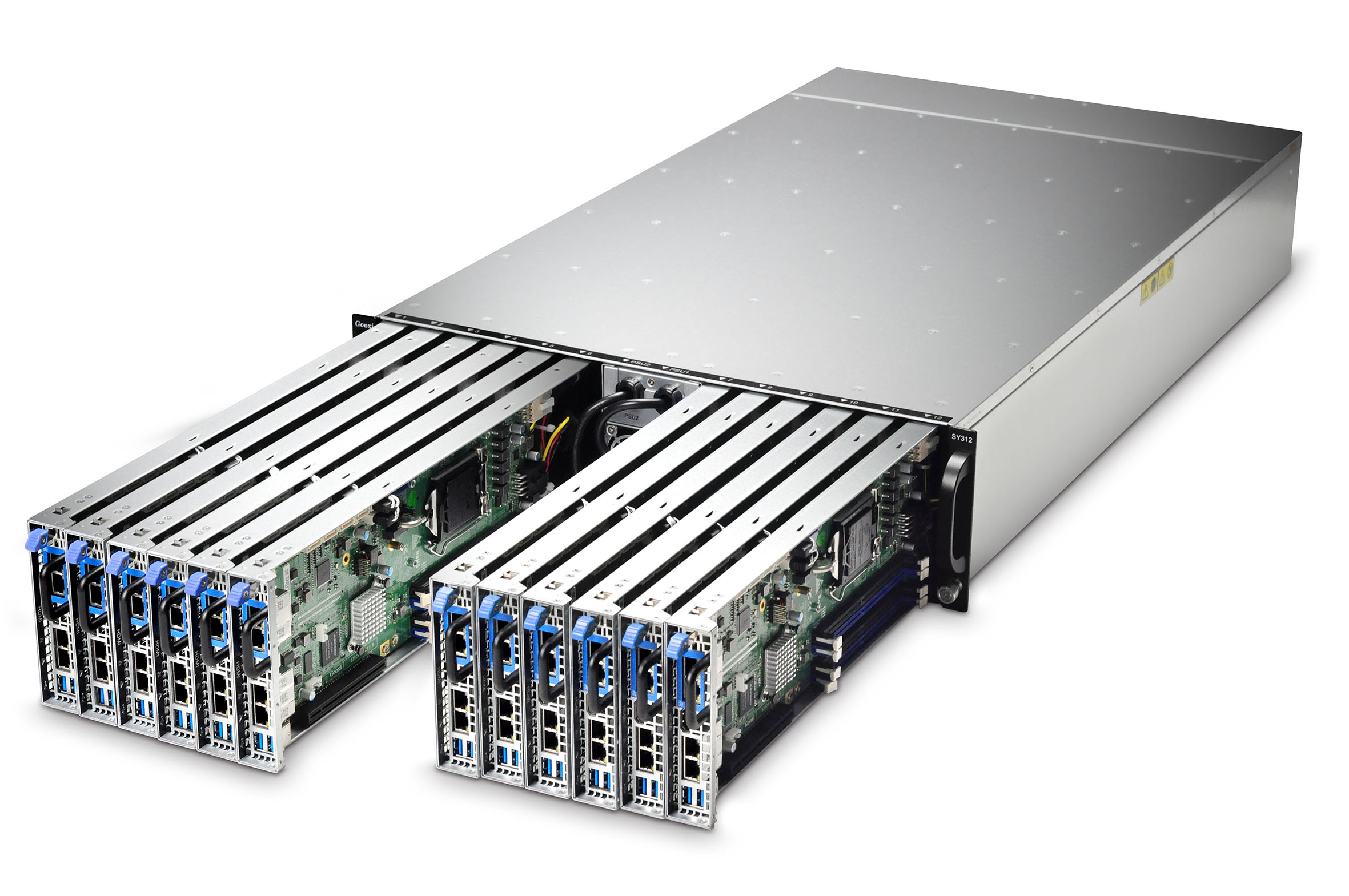

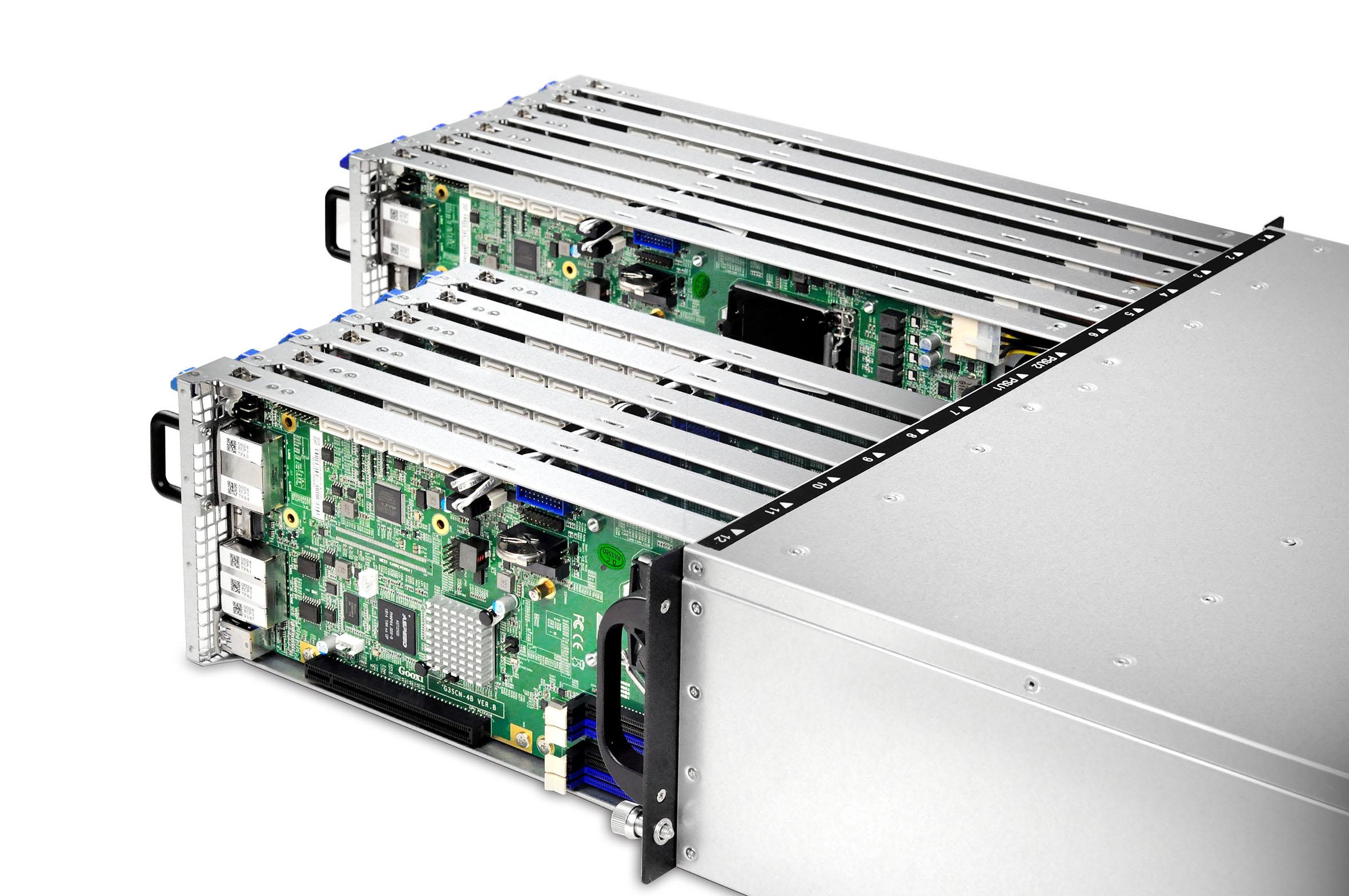

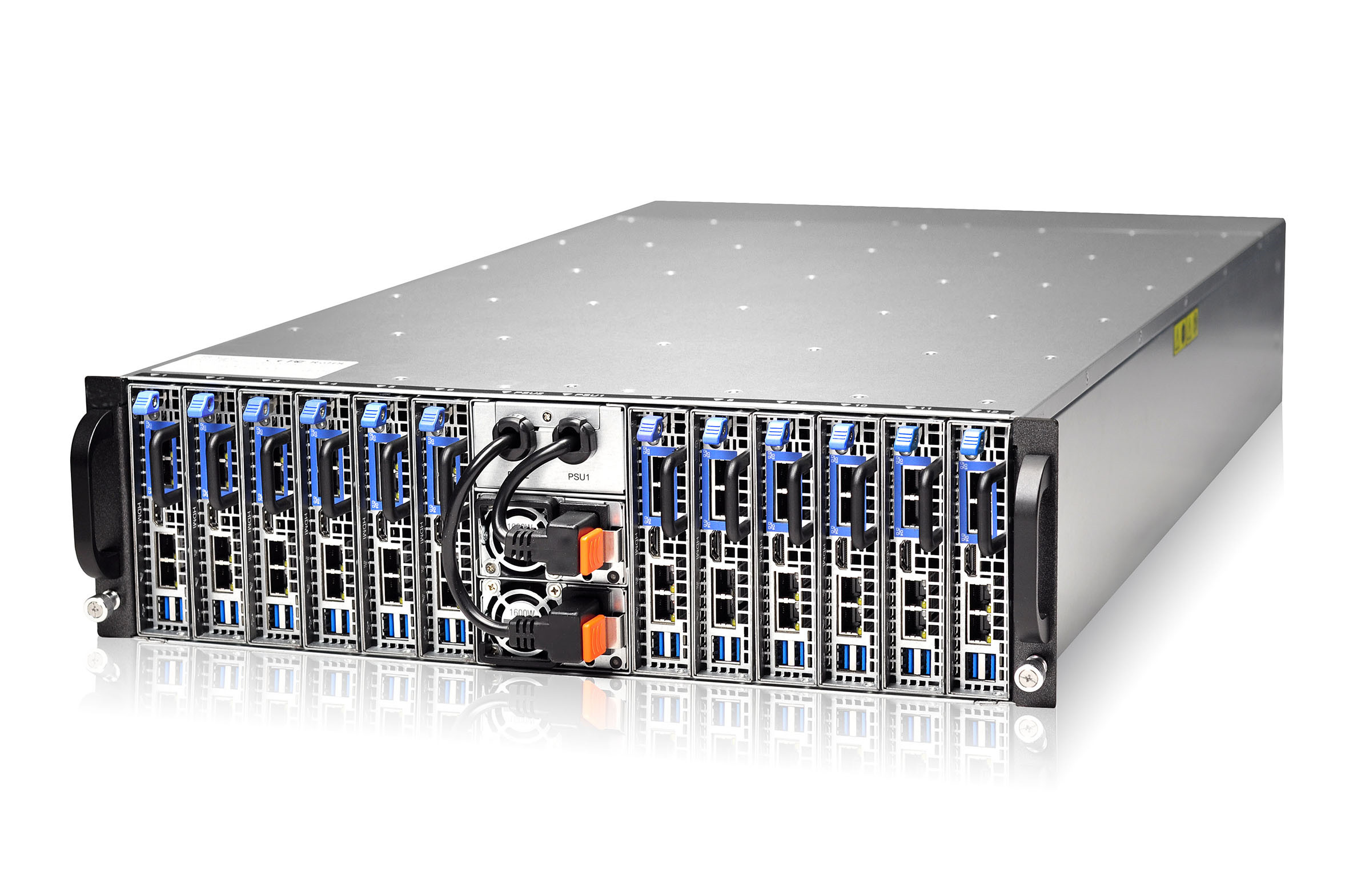

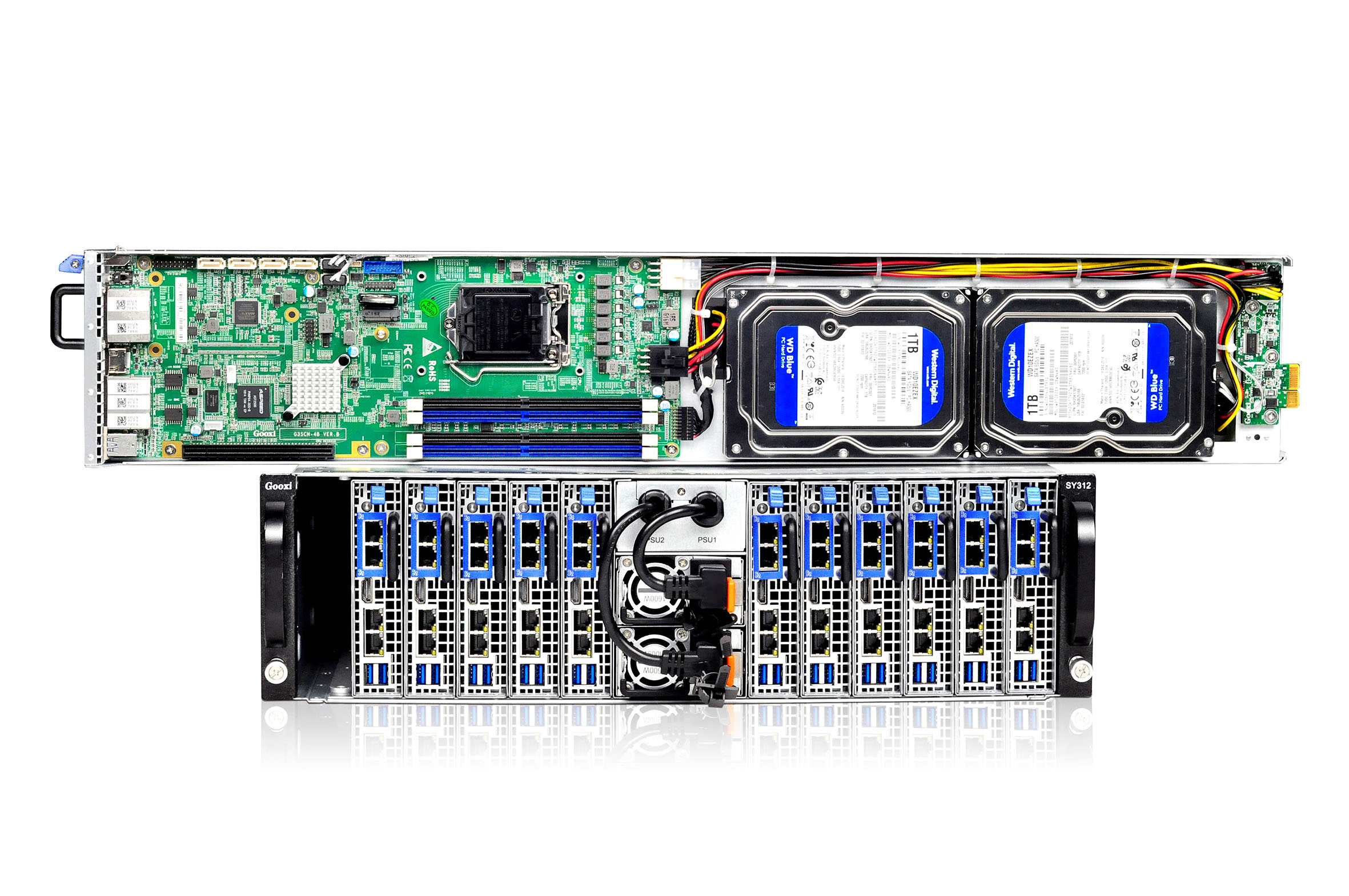

KingHPC  XT3102-D4H-C242是一款3U微型刀片式高密度服务器准系统产品(Micro-Cloud Server)。该系统在3U机箱高度里支持12个热插拔服务器节点,每个服务器节点均可单独使用,用户可根据需求自由配置服务器节点数量。



按需定制,自由搭配

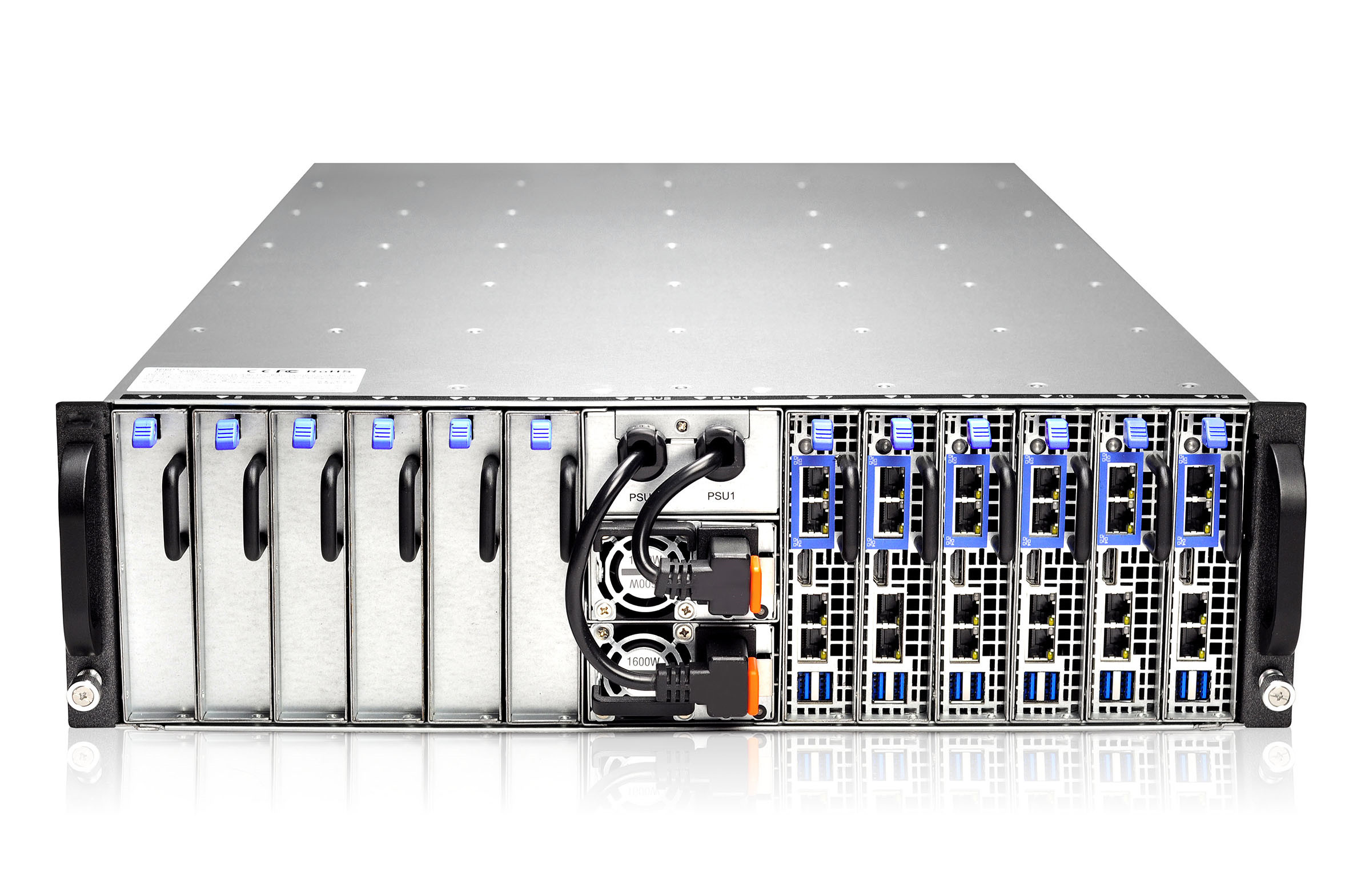

系统支持12个热插拔服务器节点,用户可选配3,6,9,12个节点;每个节点内存为4根DIMM双通道,最大支持64 Gb内存;

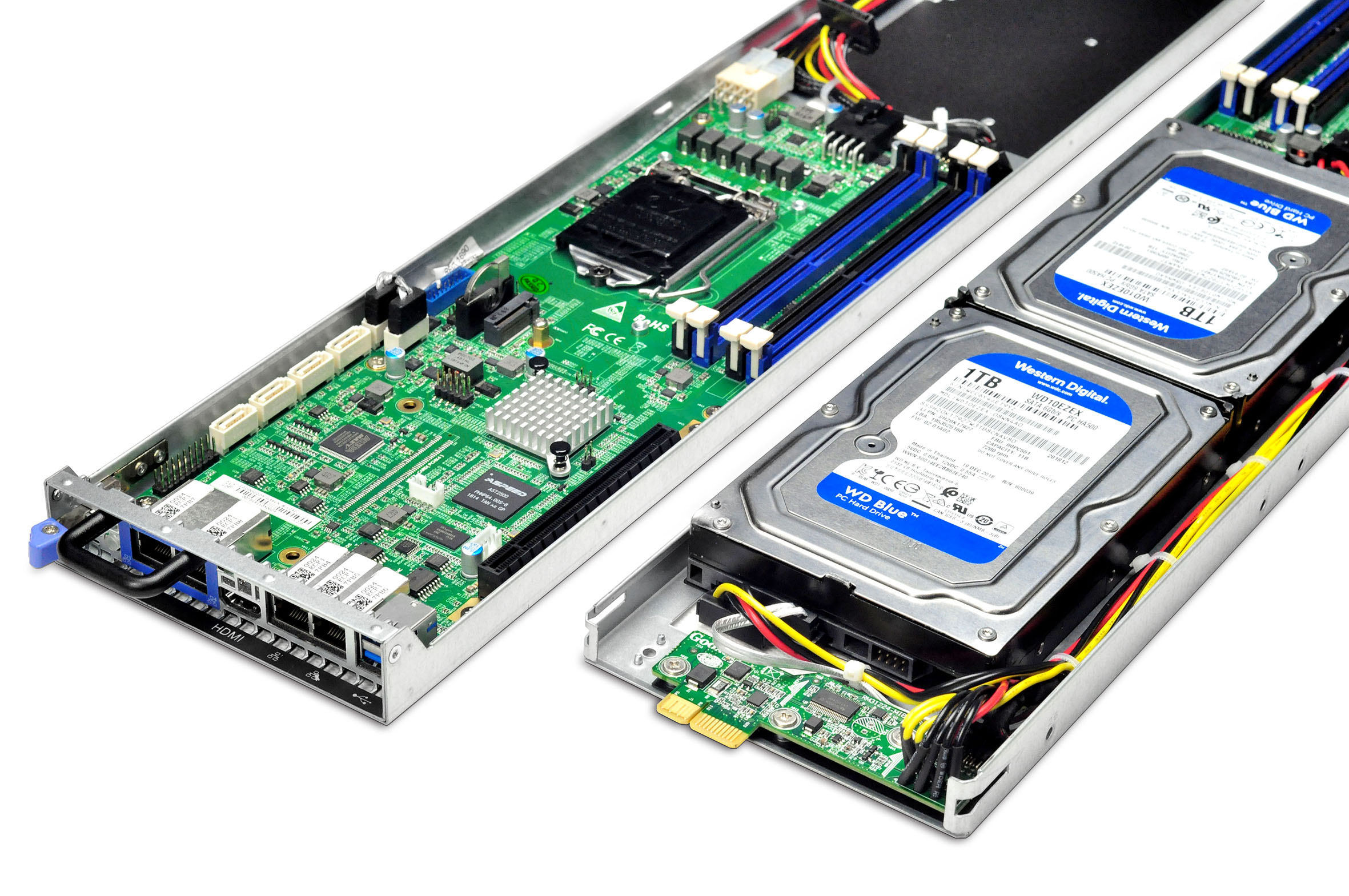

每个节点支持2个3.5”硬盘,可选4个2.5”硬盘;系统最大支持24个3.5”或者48个2.5”硬盘;

单节点支持1块PCIe 3.0 X16(选配Riser卡);  单节点可选配支持一块双网口I350/82599网卡(C246)



集中供电,稳定性强

采用1600W白金效率冗余电源,支持热插拔更换;采用集中供电和1+1冗余电源,保证系统的稳定性。



高可用性,高兼容性

系统采用Intel® E处理器 Mehlow平台和Intel® PCH C242/246芯片

系统采用Intel® Xeon® Processor E-2100系列 系统LGA1151处理器,MAX TDP 95W。



集中散热,智能温控

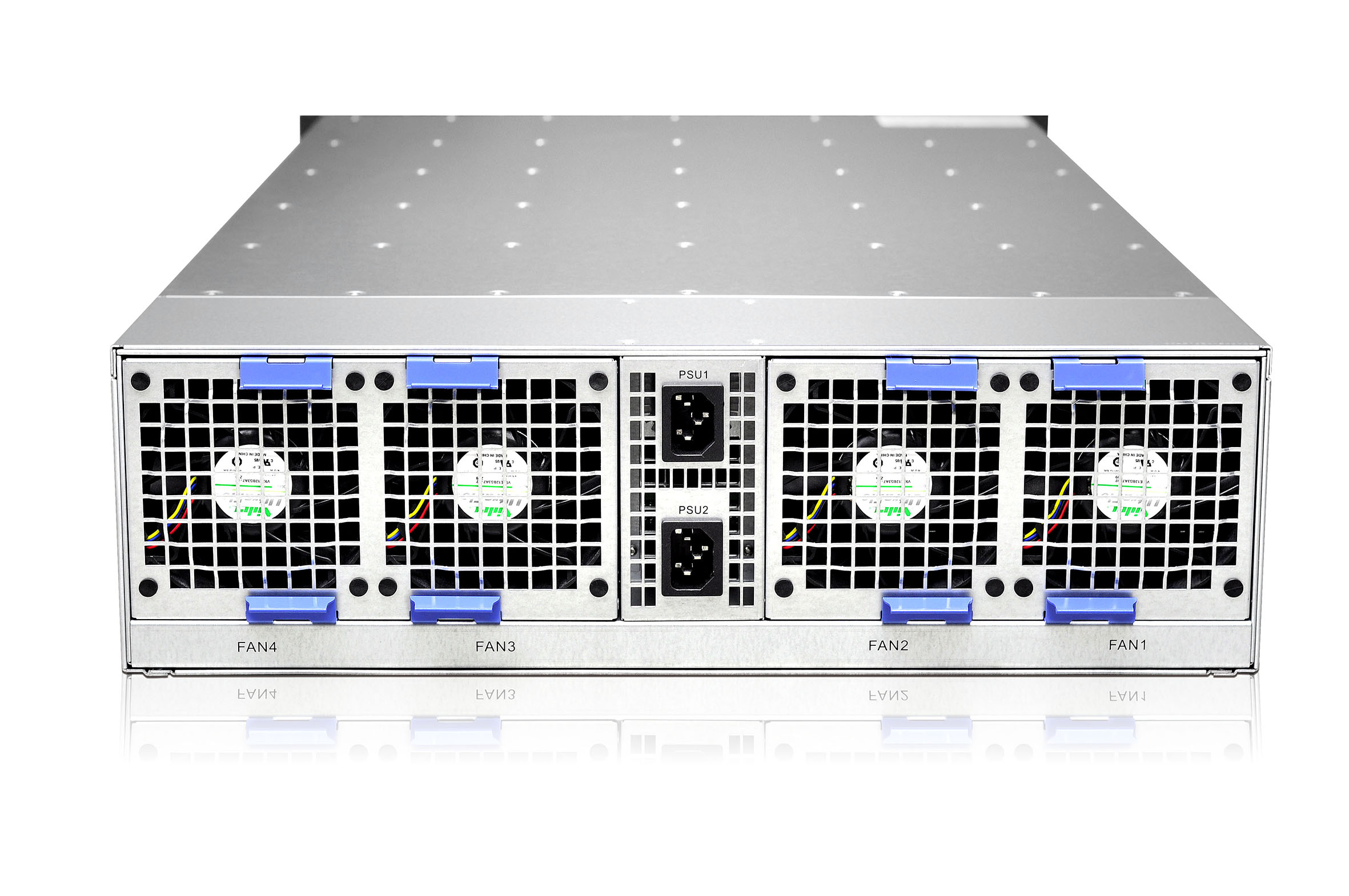

采用4组4个9038智能温控风扇模组,支持热插拔更换;具有优良的抗震设计。



远程化管理

通过IPMI2.0远程管理技术和数据网口共享的千兆管理网口实现系统远程化管理;可通过HDMI转VGA接口进行可视化管理。


产品规格



系统
 系统节点 系统支持12个节点热插拔
 CPU 每个节点支持1颗CPU
 硬盘 最大支持24个3.5“硬盘或48个2.5“硬盘
 内存 最大支持768GB ECC DDR4-1600/1866/2133/2400/2666 UDIMM
 系统尺寸 800mm*448mm*132.2mm(深*宽*高)
系统主板
 CPU支持类型 Single Socket H4 (LGA 1151) supports Intel® Xeon® E processor E-2100 Series.

Max 6Core+GT2 (C246芯片组Only),TDP Up to 95W

 主板芯片组 Intel® PCH C242/C246
 内存槽数 支持4根288 Pin DDR4 DIMM槽
 内存支持类型 最大支持64GB DDR4-1600/1866/2133/2400/2666 ECC UDIMM;容量支持4GB, 8GB,16GB
 SATA接口 支持6个SATA3.0 6Gb/s port
 硬盘RAID特征 Intel® RSTe 支持软RAID 0,1,5,10
 显卡 Aspeed AST2500 128MB
 IPMI 支持智能平台管理接口v2.0
 网卡  标配4个Intel® i210千兆网口(可选配2个千兆2个万兆(C246))
 USB/VGA  2个USB3.0接口
 SATA/DOM  支持SATA DOM电源连接器
M.2
  支持PCIe X4 M.2 NVMe SSD, Support 2280尺寸
  系统电源
 电源数量 支持2个
 电源特点 系统采用了1600W白金牌效率电源,支持1+1冗余
电源电压

 输入电压:100-240V  47Hz~63Hz。

 输出电压: +12v,+5v_SB

 系统风扇
 风扇数量 系统支持4个9038温控风扇
 风扇转速 最大9900RPM,最小8100RPM,9000 +/- 10% RPM
  操作系统支持
 Server Windows Server 2012 R2(64bit);
Windows Server 2016 R2 (64bit)
Redhat Enterprise Linux Server (32bit/64bit);
Suse Enterprise Linux Server (32bit/64bit);
Ubuntu Server (32bit/64bit)
 VitralizationVMWare ESXi (Target);
Microsoft Hyper-V (Target);
Citrix Xen Server (Target);
Linux Kernel Virtual Machine (Target)

                                                                                                    系统环境温度
 系统运行温度 运行温度: 10℃ ~ 35℃;非运行温度:-40℃ ~ 70℃
 系统储温湿度 运行湿度:35%~80% ; 非运行湿度:20% ~ 90%
